Главная > Станки с ЧПУ > Фрезерный станок с ЧПУ M-43m

M-43m устанавливает новые стандарты с точки зрения качества, надежности процессов
и удобства использования.

Удобный доступ к рабочей зоне позволяет очень легко производить загрузку/выгрузку
заготовки и привязку инструмента. Система ЧПУ не требует углубленных изучений,
а позволяет пользователю сразу же продуктивно работать.

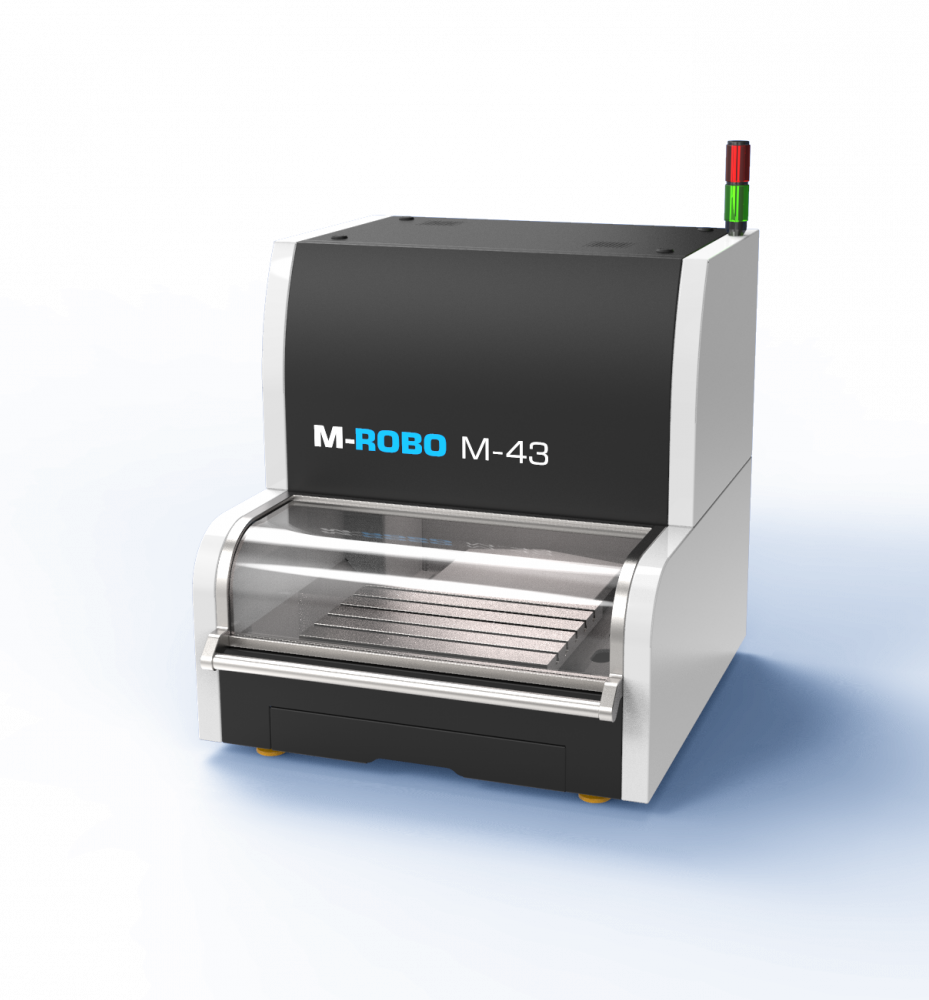

M-43m чрезвычайно компактный и универсальный, впечатляет высокой
производительностью и динамикой.

ОПИСАНИЕ

Малогабаритный фрезерно-гравировальный станок с ЧПУ M-ROBO M-43m промышленного назначения, настольного исполнения, предназначен для выполнения различных операций фрезерования, гравирования, сверления, нарезания резьбы и обработки по контуру на различных поверхностях цветных металлов и их сплавов.

Особенностью данного станка является его компактный размер и удобство использования. Он имеет вертикально-фрезерную конструкцию портального типа с подвижным столом. Такое исполнение позволяет осуществлять обработку на плоских и криволинейных поверхностях.

Станок M-43m обеспечивает высокую точность и качество обработки благодаря использованию направляющих, шарико-винтовых передач и серво-моторов высокого класса точности. При этом, его защитное кабинетное ограждение обеспечивает безопасную работу оператора.

Особенности станка включают также его удобство при работе в ограниченном пространстве. Зона обслуживания составляет всего 2 м2 и осуществляется с двух сторон, что позволяет установить станок вблизи стены.

Данное оборудование обладает возможностью выполнения операций гравирования на различных материалах, включая углеродистые и нержавеющие стали, жаропрочные титановые и алюминиевые сплавы, пластмассу, текстолит, камень и многие другие.

Для обеспечения комфорта оператора и удобства эксплуатации, в станок встроены различные дополнительные функции. В машинном отсеке имеется окно для технического обслуживания подвижных механических частей и электроприводов станка. В нижней части станка расположен бункер для сбора стружки, выдвигаемый с лицевой стороны. В задней части станка расположен электрический шкаф и окно для технического обслуживания электропривода.

Малогабаритный фрезерно-гравировальный станок с ЧПУ M-ROBO M-43m с кабинетным ограждением - это надежное и удобное оборудование, идеально подходящее для выполнения серийных операций по обработке различных материалов с высокой точностью и качеством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

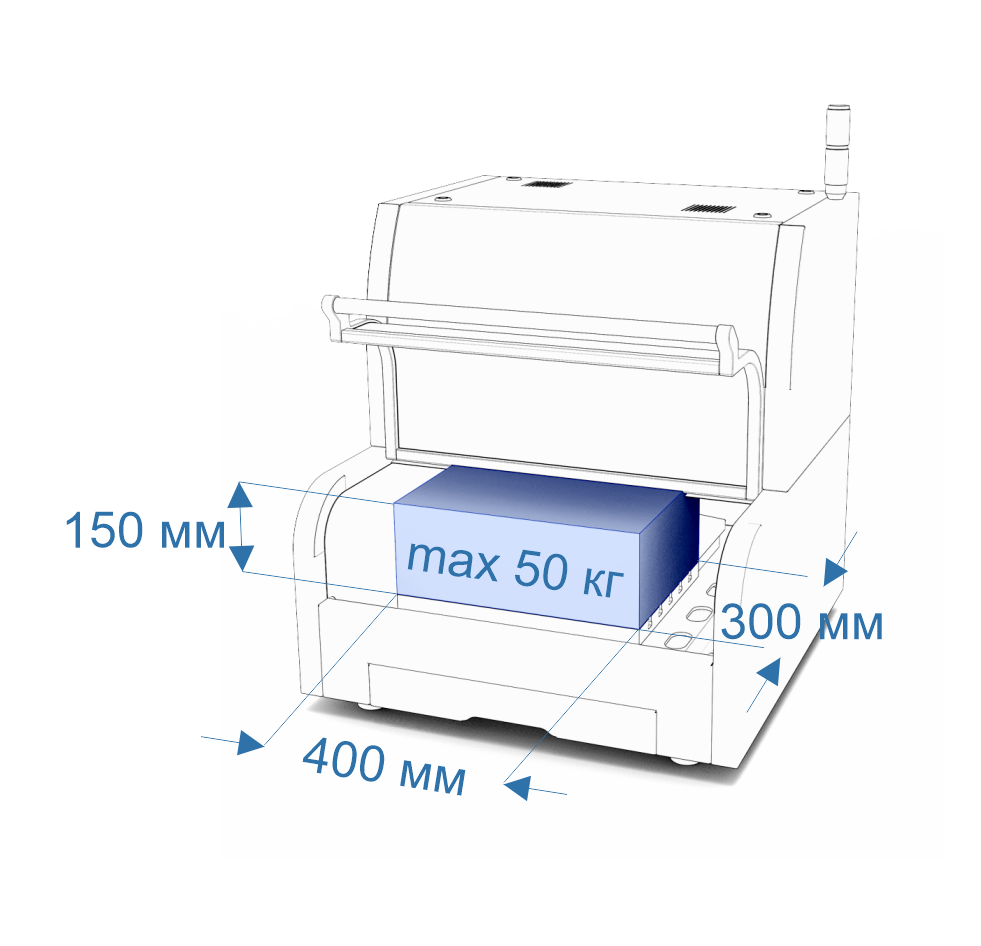

Рабочее поле (Х х Y x Z)
400 х 300 х 150 мм
Шпиндель
2,2 кВт жидкостного охлаждения, скорость вращения 24000 об/мин, тип цанги ER20
Рабочий стол
Стальная плита с Т-образными пазами 10Н8
Нагрузка на рабочий стол
50 кг
Направляющие
Прецизионные рельсовые направляющие 20 мм
Передача
Прецизионная шарико-винтовая пара (ШВП)
Привод
Серводвигатель переменного тока
Точность позиционирования
0,01 мм
Повторяемость позиционирования
0,052 мм
Дискретность задания перемещения (минимальное перемещение, которое может быть задано в управляющей программе)
0,001 мм
Скорость позиционирования
15 м/мин
Система смазки направляющих и кареток
Кассетная
Система смазки ШВП
Ручная
Система ЧПУ
PUMOTIX PX1 / Автономный контроллер
Компьютерный интерфейс
USB
Поддерживаемые форматы файлов
G-Code, M-Code (ISO)
Напряжение питания
220 В, 50 Гц
Максимальная потребляемая мощность
3,0 кВт

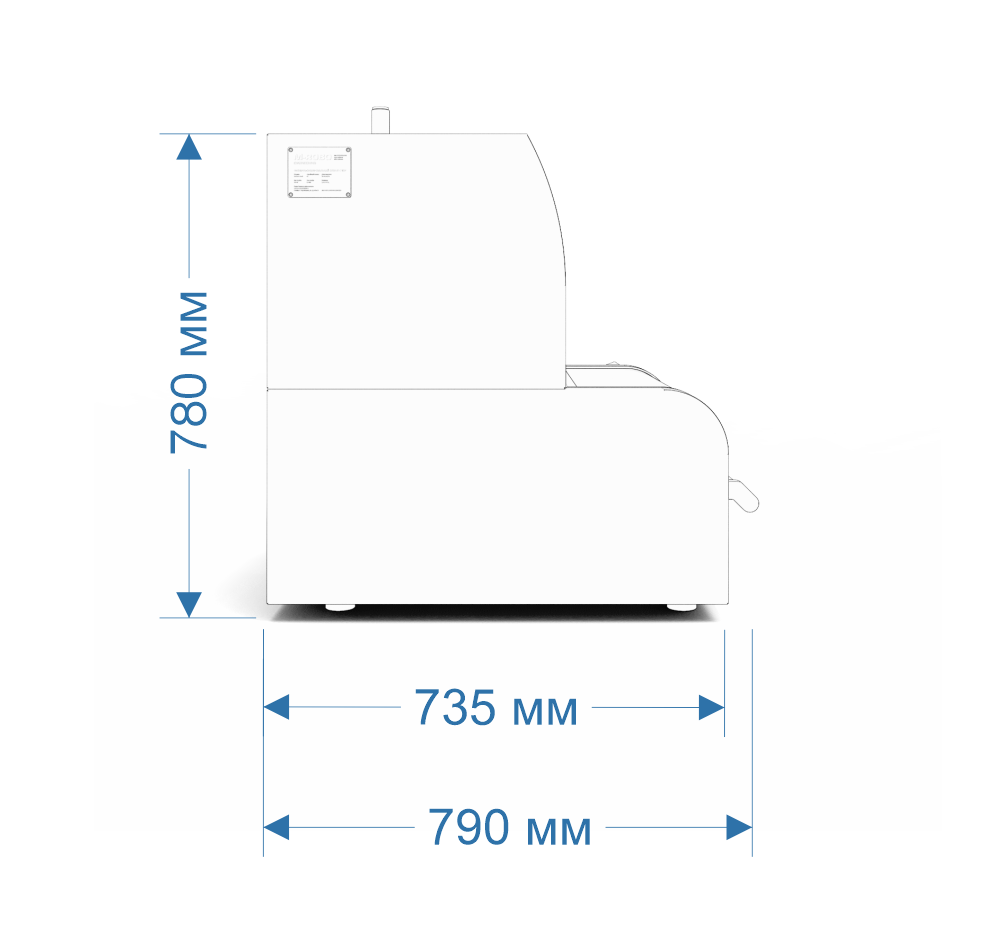

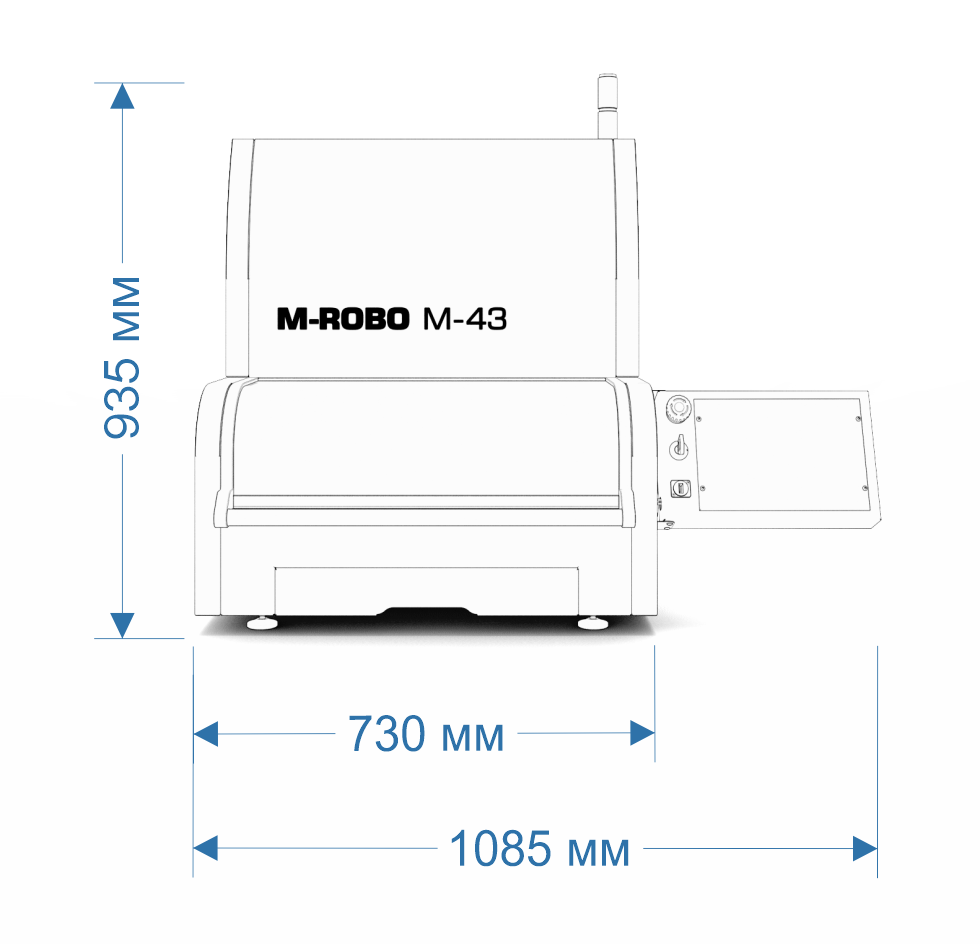

Габаритные размеры (Д х Ш х В)
790 х 730(1085) х 935 мм
Габаритные размеры упаковки (Д x Ш x В)
800 x 800(850) x 850 мм
Вес
160 кг

ПРИМЕНЕНИЕ

ОБРАБОТКА ПЛАСТМАСС
ОБРАБОТКА СТАЛИ (СПЛАВЫ)
ОБРАБОТКА КОМПОЗИТОВ
ОБРАБОТКА ЦВЕТНЫХ МЕТАЛЛОВ

Сферы применения

+ Аэрокосмическая промышленность
+ Изготовление инструментов и пресс-форм
+ Создание прототипов
+ Электронная промышленность
+ Медицинские технологии
+ Автомобильная промышленность
+ Часовая и ювелирная индустрия
+ Рекламная индустрия
+ Учебные заведения, лаборатории и научные центры
и др.

Обрабатываемый материал

+ Алюминий
+ Цветные металлы
+ Сталь (сплавы)
+ Пластмассы
+ Композитные материалы
+ Графит
+ Дерево
и др.

СИСТЕМА ЧПУ

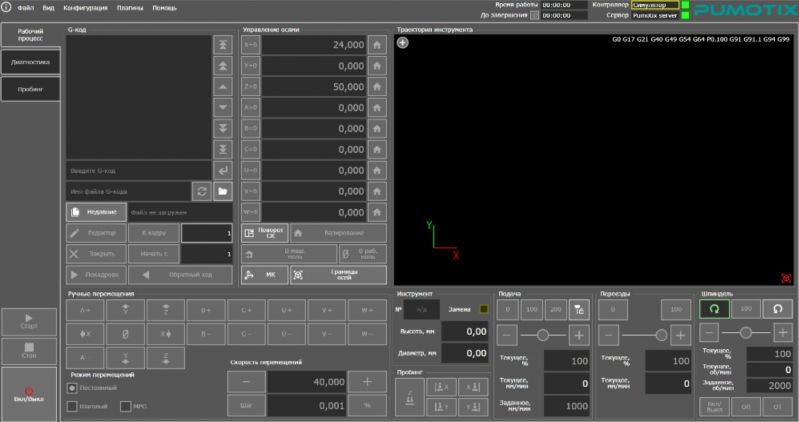

PUMOTIX PX1
Программно-ппаратный комплекс PUMOTIX PХ1 устанавливается на управляющий компьютер или ноутбук и соединяется по Ethernet протоколу.

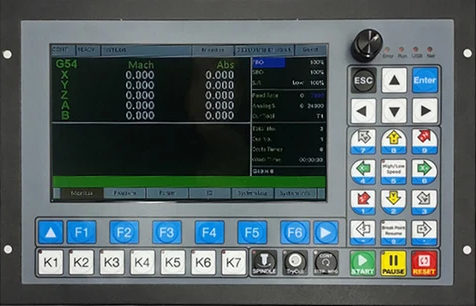

АВТОНОМНЫЙ КОНТРОЛЛЕР
DDCS Expert многоосевой автономный ЧПУ контроллер для управления фрезерным станком. Для комфортной работы оснащен полноцветным экраном. Надежное управление и простота эксплуатации.

ПОВОРОТНАЯ ОСЬ

M-ROBO R-10
Поворотная ось (4-я координата) предназначена для многоосевой индексной или непрерывной обработки тел вращения на фрезерно-гравировальном станке M-43.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальный диаметр обработки - 100 мм
Максимальная длина обработки - 250 мм
Привод - серводвигатель переменного тока
Зажим - 4-х кулачковый патрон
Вес - 7 кг

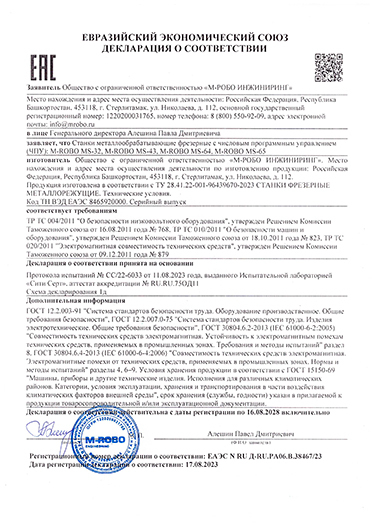

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ

Оборудование выпускается под зарегистрированной торговой маркой M-ROBO.



Все модели выпускаемых станков задекларированы о соответствии единым требованиям технических регламентов таможенного союза.



Оборудование разработано и изготовлено в соответствии с требованиями безопасности, предъявляемых к данному типу машин и оборудования.



ТУ 28.41.22-001-96439670-2023 СТАНКИ ФРЕЗЕРНЫЕ МЕТАЛЛОРЕЖУЩИЕ

Регистрационный номер декларации о соответствии: ЕАЭС N RU Д-RU.РА06.В.38467/23. Дата регистрации декларации о соответствии: 17.08.2023
