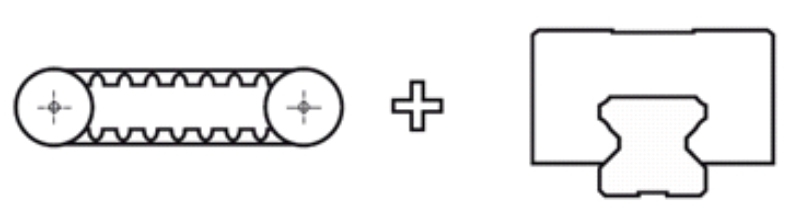

Тип передачи и направляющей

Линейные электроприводы компактных размеров серии LED-H с зубчато-ременной передачей имеют высокие эксплуатационные характеристики, такие как высокая жесткость, скорость, точность и повторяемость. Их можно легко комбинировать и выстраивать в многоосевые системы линейного перемещения с числовым программным управлением.



В качестве направляющих применены шариковые направляющие с нулевым люфтом, что обеспечивает высокую грузоподъемность и прецизионные перемещения больших масс на высокой скорости. В комплектации с зубчатым ремнем могут быть достигнуты высокие моменты при переменных нагрузках с хорошей точностью позиционирования, низким износом и низким уровнем шума. В комплектации с шарико-винтовй передачей обеспечены высокие моменты и грузоподъемность с высокой точностью и повторяемостью позиционирования.



Самонесущий корпус изготовлен из листовой стали. В корпусе имеются отверстия с резъбой для крепления линейного привода, датчиков и переключателей. Гофрозащита предотвращают попадание пыли и других загрязнений на рабочие органы. Подвижная плита изготовлена из алюминия и имеет сетку присоединительных отверстий с резьбой.



Условия эксплуатации:

Температура окружающей среды - 0...60 градусов С;

Класс защиты - IP40;

Срок сулжбы - 7 лет;

Количество рабочих циклов - 5 млн.;

Периодичность технического обслуживания - 500 тыс. циклов.

Линейные электроприводы серии LED-H применяются в построении многоосевых портальных систем: портальные станки с ЧПУ для плазменного и лазерного раскроя листового материала, портальные фрезерные станки с ЧПУ, портальные системы загрузки/выгрузки станков с ЧПУ, портальные системы для позиционирования.
